Ferrule Aluminium/Selongsong Aluminium DIN3093 Grosir
Rumah / Produk / Aksesoris / Ferrule Aluminium/Selongsong Aluminium DIN3093

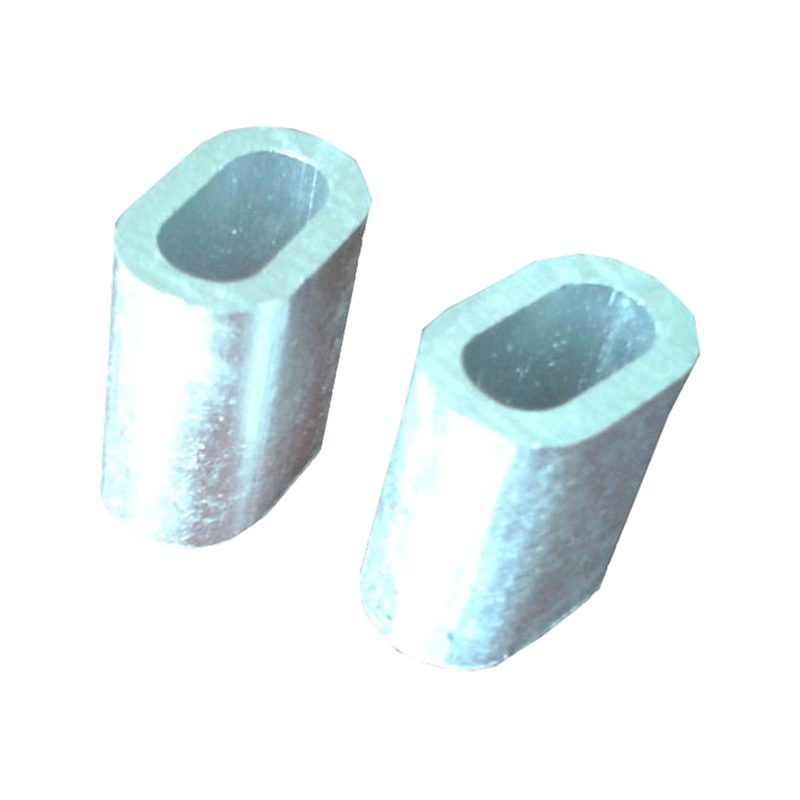

Ferrule Aluminium/Selongsong Aluminium DIN3093

+ Hubungi kami
SEBELUMNYA：Ferrule Baja Mata FlemishBERIKUTNYA：Lengan Jam Pasir Aluminium
  • Parameter
  • Deskripsi Lainnya
  • Kontak
Data Teknis
Modus Diameter tali kawat (mm) Dimensi selongsong aluminium (mm) Panjang (mm) Berat  (g)
A B C D
XTO-1 1 3 4.3 1.3 2.6 5 0.11
XTO-1.5 1.5 3.5 5.3 1.8 3.6 6 0.21
XTO-2 2 4.5 6.9 2.4 4.8 7 0.24
XTO-2.5 2.5 5.1 8.1 3 6 9 0.5
XTO-3 3 6.1 9.6 3.5 7 11 0.84
XTO-3.5 3.5 7 11 4 8 13 1.32
XTO-4 4 7.9 12.4 4.5 9 14 1.81
XTO-4.5 4.5 8.9 14 5.1 10.2 16 2.61
XTO-5 5 9.8 15.4 5.6 11.2 18 3.57
XTO-6 6 11.6 18.2 6.6 13.2 21 5.86
XTO-6.5 6.5 12.6 19.8 7.2 14.4 23 7.85
XTO-7 7 13.6 21.4 7.8 15.6 25 9.53
XTO-8 8 15.4 24.2 8.8 17.6 28 13.7
XTO-9 9 17.3 27.2 9.9 19.8 32 19.8
XTO-10 10 19.1 30 10.9 21.8 35 26.4
XTO-11 11 21.1 33.2 12.1 24.2 39 35.8
XTO-12 12 23 36.2 13.2 26.4 42 45.8
XTO-13 13 25 39.2 14.2 28.4 46 59.7
XTO-14 14 26.9 42.2 15.3 30.6 49 73.5
XTO-16 16 30.9 48.4 17.5 35 56 111
XTO-18 18 34.8 54.4 19.6 39.2 63 159
XTO-20 20 38.5 60.2 21.7 43.4 70 217
XTO-22 22 42.7 67 24.3 48.6 77 292
XTO-24 24 46.4 72.8 26.4 52.8 84 376
XTO-26 26 50.3 78.8 28.5 57 91 481
XTO-28 28 54.5 85.4 31 62 98 603
XTO-30 30 58.1 91.2 33 66.2 105 735
XTO-32 32 62 97.2 35.2 70.4 112 897
XTO-34 34 66.2 104 37.8 75.6 119 1082
XTO-36 36 69.8 109.6 39.8 79.6 126 1275
XTO-38 38 73.5 115.4 41.9 83.8 133 1503
XTO-40 40 77.2 121.2 44 88 140 1734
XTO-42 42 81.2 127.4 46.2 92.4 147 2024
XTO-44 44 85 133.4 48.4 96.8 154 2314
XTO-46 46 89 139.6 50.6 101.2 161 2662
XTO-48 48 92.8 145.6 52.8 105.6 168 3010
XTO-50 50 96.6 151.6 55 110 175 3412
XTO-52 52 100.4 157.6 57.2 114.4 182 3813
XTO-54 54 104.4 163.8 59.4 118.8 189 4293
XTO-56 56 108.2 169.8 61.6 123.2 196 4772
XTO-58 114.4 179.6 65.2 130.4 203 5430
XTO-60 210 5617

Produk Kami
Produk Terkait
Perusahaan
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
Sebagai Produsen Selongsong Aluminium dan Perusahaan Selongsong Aluminium, Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. didirikan pada tahun 1992 dan berlokasi di Kota Taizhou, Provinsi Jiangsu, Tiongkok. Perusahaan ini mengkhususkan diri dalam pembuatan mesin press kawat hidrolik, mesin anil dan penirusan kawat, selongsong aluminium, dan klem pengangkat. Xingtai Hydraulic dilengkapi dengan fasilitas produksi canggih, kemampuan teknis yang kuat, peralatan pengujian yang berwenang, dan sistem manajemen mutu yang komprehensif.

Komponen swaging dari mesin Xingtai Hydraulic ditempa dari baja paduan berkekuatan tinggi. Badan mesin diproduksi dari satu blok material, memastikan integritas struktural dan umur pakai yang panjang. Sistem hidrolik kami menggunakan sistem suplai oli pompa tekanan ganda, yang memungkinkan pergerakan naik dan turun yang cepat sambil memastikan proses pengepresan yang halus. Desain ini secara signifikan meningkatkan kualitas pengepresan dan efisiensi produksi.

Mesin Xingtai Hydraulic telah diekspor ke banyak negara, termasuk Inggris, Australia, Belanda, Latvia, Malaysia, Thailand, India, Rusia, Botswana, Polandia, dan lainnya.

Dengan berpedoman pada filosofi "kualitas tinggi, harga bersaing, dan komitmen abadi," kami berusaha untuk memenuhi kebutuhan pelanggan kami dan memberikan layanan terbaik kepada mereka. Kami tetap berdedikasi untuk melayani pelanggan lama dan baru dengan tingkat keunggulan yang sama saat kami bekerja sama untuk membangun masa depan yang sukses.
Sertifikat Kehormatan
  • Sertifikasi
  • Sertifikasi
  • Sertifikasi
Berita
Pengetahuan Industri

1. Apa Itu Selongsong Aluminium pada Aplikasi Tali Kawat

Sebuah lengan aluminium (juga dikenal sebagai aluminium ferrule) adalah fitting logam berbentuk silinder yang terbuat dari paduan aluminium 6061-T6 bermutu tinggi, dirancang untuk mengeriting dan mengamankan ujung, loop, atau sambungan tali kawat. Dalam sistem tali kawat, ini menciptakan sambungan permanen berkekuatan tinggi yang mencegah tali tergelincir atau rusak karena beban. Selongsong aluminium kelas industri memiliki kekuatan tarik sebesar 207 MPa dan dapat mempertahankan hingga 90% dari kekuatan putus asli tali kawat ketika dikerutkan dengan benar.

(1) Desain Inti dan Sifat Material

Selongsong aluminium untuk tali kawat dibuat dengan mesin presisi dengan ketebalan dinding mulai dari 1.2mm hingga 8mm (diameter tali yang cocok 1mm–50mm). Paduan aluminium 6061-T6 menawarkan ketahanan terhadap korosi (tingkat kelulusan uji semprotan garam ≥95% setelah 1000 jam) dan keuletan, memungkinkan deformasi seragam selama pengeritingan untuk mencengkeram untaian tali tanpa merusaknya.

Ketebalan Dinding Selongsong Aluminium berdasarkan Diameter Tali Kawat 0mm 2mm 4mm 6mm 8mm Tali 1-5mm (Dinding 1,2mm) Tali 6-15mm (Dinding 3mm) Tali 16-30mm (Dinding 5mm) Tali 31-50mm (Dinding 8mm)

2. Aplikasi Utama Selongsong Aluminium dalam Sistem Tali Kawat

Selongsong aluminium sangat diperlukan dalam industri yang mengandalkan integritas tali kawat, dengan aplikasi yang disesuaikan dengan persyaratan beban dan kondisi lingkungan:

  • Konstruksi & Pengangkatan: Mengamankan tali kawat pada derek (kapasitas beban hingga 50 ton ) dan kerekan, dengan selongsong aluminium berkerut memenuhi standar keselamatan OSHA.
  • Kelautan & Lepas Pantai: Selongsong tahan korosi untuk tali tambat (paparan air asin), dengan masa pakai 8-10 tahun di lingkungan laut.
  • Dirgantara & Penerbangan: Selongsong ringan untuk kabel kendali pesawat (berat ≤0,5kg/m) dengan toleransi crimp presisi ±0,1 mm.
  • Manufaktur Industri: Sistem konveyor dan penanganan material, di mana selongsong menahan beban siklik hingga 10.000 siklus tanpa kegagalan kelelahan.
Penggunaan Selongsong Aluminium menurut Industri 0% 20% 40% 60% 80% Konstruksi Kelautan Luar angkasa Manufaktur 60% 40% 30% 50%

3. Perbandingan Kinerja: Selongsong Aluminium vs. Ferrule Alternatif

Tipe Pemasangan Kekuatan Retensi Ketahanan Korosi Berat (per 100mm)
Selongsong Aluminium (6061-T6) 90% Kekuatan Tali Luar biasa 120 gram
Ferrule Tembaga 95% Kekuatan Tali Bagus 380 gram
Ferrule Baja Tahan Karat 98% Kekuatan Tali Unggul 450 gram
Perbandingan Kinerja dan Biaya Ferrule Tali Kawat Tekanan Crimp vs. Tingkat Retensi Kekuatan Selongsong Aluminium 60% 70% 80% 90% 5 Ton 10 Ton 15 Ton 20 Ton 25 Ton 65% 75% 85% 90% 90%

4. Pertanyaan yang Sering Diajukan

Q1: Berapa tekanan crimp yang diperlukan untuk selongsong aluminium?

A: Untuk tali kawat 1-15 mm, tekanan crimp minimum sebesar 15 ton diperlukan untuk mencapai retensi kekuatan 85%; Kebutuhan tali 16-50mm 20 ton (tidak ada tambahan keuntungan di atas 25 ton).

Q2: Bisakah selongsong aluminium digunakan kembali?

J: Tidak. Setelah dikerutkan, selongsong aluminium mengalami deformasi permanen—penggunaan kembali akan mengurangi retensi kekuatan sebesar 40% dan menimbulkan risiko keselamatan sesuai standar ASME B30.9.

Q3: Bagaimana cara memeriksa selongsong aluminium berkerut?

A: Periksa deformasi yang seragam (tidak ada retak) dan ukur diameter berkerut—seharusnya 60-70% dari diameter selongsong asli . Pengujian ultrasonik direkomendasikan untuk aplikasi kritis (misalnya luar angkasa).

Q4: Berapa umur simpan selongsong aluminium?

A: Jika disimpan dalam kondisi kering (kelembaban ≤60%), selongsong aluminium yang tidak dikeriting memiliki umur simpan 5 tahun ; oksidasi permukaan setelah periode ini mengurangi integritas kerutan sebesar 10-15%.
