Ferrule Baja Mata Flemish Grosir
Rumah / Produk / Aksesoris / Ferrule Baja Mata Flemish

Ferrule Baja Mata Flemish

+ Hubungi kami
PRAV：Terminal Swage Tali Kawat BajaBERIKUTNYA：Ferrule Aluminium/Selongsong Aluminium DIN3093
  • Parameter
  • Deskripsi Lainnya
  • Kontak

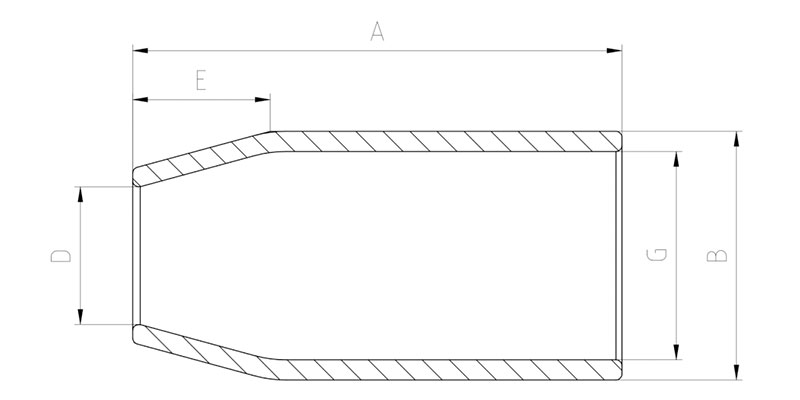

Technical Data
Tidak. Ukuran Berat Dimensi
inci mm A B D E G
1 1/4 6-7 0.023 25.4 16.76 7.87 7.11 11.94
2 16/5 8 0.064 38.1 23.11 11.18 11.18 15.75
3 3/8 9-10 0.064 38.1 23.11 11.94 9.91 16.76
4 16/7 11 0.15 50.8 30.99 13.97 16.51 21.59
5 1/2 13 0.132 50.8 30.99 16 14.22 23.11
6 16/9 14 0.29 69.85 37.34 17.53 16 26.16
7 5/8 16 0.254 69.85 37.34 19.05 16 27.69
8 3/4 18-19 0.4 81.03 43.69 23.11 21.34 32.51
9 7/8 22 0.59 90.42 51.56 26.16 25.4 38.86
10 1 25-26 0.89 101.6 57.91 29.46 28.7 43.69
11 1-1/8 28-29 1.18 122.17 63.5 32.51 31.75 49.28
12 1-1/4 31-32 1.61 131.83 70.61 36.58 35.81 54.86
13 1-3/8 34-35 1.92 147.57 76.2 39.62 39.62 60.45
14 1-1/2 37-38 2.263 158.75 82.55 42.93 42.93 66.8
15 1-3/4 44-45 3.65 184.15 97.54 49.28 50.04 79.5
16 2 50-52 5.15 215.9 111.25 57.15 57.15 92.2
17 2-1/4 56-57 8.78 242.82 127.76 63.5 64.26 102.36
18 2-1/2 62-64 10.67 266.7 139.7 69.85 71.37 114.3
19 2-3/4 68-70 12.7 292.1 146.05 76.2 78.49 120.65
20 3 75-76 13.34 304.8 152.4 82.55 85.85 127
21 3-1/4 16.8 330.2 165.1 98 90 137.9
22 3-1/2 87-89 21.05 355.6 177.8 98.55 100.08 148.34
23 3-3/4 93-95 24.95 381 190.5 103.12 107.95 160.27
24 4 100-105 30.84 406.4 206.5 111.25 114.3 172.97
25 4-1/2 112-114 45.36 457.2 231.9 123.95 128.52 194.56
26 5 66 508 267.2 139.7 143 221.7
27 6 123 610 319 165 171 259

Produk Kami
Produk terkait
Perusahaan
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
As Flemish Eyes Steel Ferrule Manufacturers and Flemish Eyes Steel Ferrule Company, Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. was founded in 1992 and is located in Taizhou City, Jiangsu Province, China. The company specializes in manufacturing hydraulic wire rope pressing machines, wire rope annealing and tapering machines, aluminum sleeves, and lifting clamps. Xingtai Hydraulic is equipped with advanced production facilities, strong technical capabilities, authoritative testing equipment, and a comprehensive quality management system.

Komponen swaging mesin Hidraulik Xingtai ditempa dari baja paduan berkekuatan tinggi. Badan mesin dibuat dari satu blok material, memastikan integritas struktural dan masa pakai yang lama. Sistem hidraulik kami menggunakan sistem pasokan oli pompa tekanan ganda, yang memungkinkan pergerakan cepat ke atas dan ke bawah sekaligus memastikan proses pengepresan yang mulus. Desain ini secara signifikan meningkatkan kualitas pengepresan dan efisiensi produksi.

Mesin Hidrolik Xingtai telah diekspor ke berbagai negara, antara lain Inggris, Australia, Belanda, Latvia, Malaysia, Thailand, India, Rusia, Botswana, Polandia, dan lain-lain.

Dipandu oleh filosofi "kualitas tinggi, harga kompetitif, dan komitmen jangka panjang", kami berusaha keras untuk memenuhi kebutuhan pelanggan kami dan memberikan layanan terbaik kepada mereka. Kami tetap berdedikasi untuk melayani klien lama dan baru dengan tingkat keunggulan yang sama sambil bekerja sama untuk membangun masa depan yang sukses.
Sertifikat Kehormatan
  • Sertifikasi
  • Sertifikasi
  • Sertifikasi
Berita
  • Mesin Press Tali Kawat Baja | Produsen Hidrolik Cina

    Apa sebuah Mesin Press Tali Kawat Baja Apakah dan Cara Kerjanya Mesin press tali kawat baja adalah mesin hidrolik yang menekan selongsong aluminium atau baja ke tali kawat, membentuk terminasi swaged permanen yang digunakan untuk pengangkatan, tali-temali, dan rakitan tali...

    READ MORE
  • Apa Itu Mesin Press Tali Kawat Hidrolik?

    Apa Itu Mesin Press Tali Kawat Hidraulik GT-100 (Rangka C)? Itu Mesin Press Tali Kawat Hidraulik GT-100 (Rangka C) adalah mesin press tali kawat hidrolik kompak yang dibuat untuk mengayunkan tali kawat baja dengan kisaran diameter 1 mm hingga 10 mm . Mesin ...

    READ MORE
  • Apa Itu Mesin Press Swage Tali Kawat Hidraulik GT-60?

    Apa Itu Mesin Press Swage Tali Kawat Hidraulik GT-60 (Rangka C)? Itu Mesin Press Swage Tali Kawat Hidraulik GT-60 (Bingkai C) adalah mesin press hidrolik kompak yang dibuat untuk mengayunkan tali kawat baja dengan kisaran diameter 1 mm hingga 10 mm . Ini ad...

    READ MORE
Pengetahuan Industri

1. Apa itu Selempang Tali Kawat Mata Flemish? – Definisi & Desain Inti

A Selempang tali kawat mata Flemish (juga dikenal sebagai a Sambungan Flemish atau sambungan mekanis ) adalah metode terminasi dimana untaian tali kawat dipisahkan, dimasukkan kembali ke dalam badan tali dengan pola anyaman, dan diamankan dengan selongsong logam yang ditekan (ferrule). Tidak seperti mata tradisional yang disambung dengan tangan, mata Flemish tetap bertahan 100% kekuatan putus tali sambil menawarkan profil yang bersih dan ringkas.

Desain ini banyak digunakan di sling derek di atas kepala, rakitan penarik, dan tali-temali berat karena umur kelelahannya yang unggul dan kualitas yang konsisten. Menurut ASME B30.9 dan EN 13414-1, sling mata Flemish lebih disukai untuk operasi pengangkatan siklus tinggi.

2. Keuntungan #1: Kekuatan & Efisiensi Pemutusan Unggul

Mata Flemish mencapainya 95–100% dari kekuatan putus katalog tali , secara signifikan mengungguli soket baji konvensional (80–85%) dan soket tuang (90–92%). Pengujian independen pada tali kawat 1960 MPa berdiameter 16 mm menunjukkan nilai retensi rata-rata sebagai berikut:

Retensi Kekuatan Putus dengan Metode Terminasi (%)

Mata Flemish (sambungan mekanis)
retensi 98%.
Soket tuang (seng/resin)
retensi 91%.
Soket baji (stdanar)
retensi 83%.
Sambungan yang diselipkan dengan tangan (8 untai)
76% retensi

Gambar 1 – Penahan gendongan mata Flemish 98% kekuatan putus tali , mengungguli soket baji sebesar 15% dan sambungan tangan sebesar 22%.

Efisiensi yang lebih tinggi ini berarti selempang mata Flemish dapat dengan aman mengangkat beban yang lebih berat menggunakan diameter tali yang sama. Untuk tali 20 mm dengan nilai MBL 250 kN, mata Flemish dapat digunakan 245 kN vs hanya 207 kN dari soket baji – a Peningkatan kapasitas yang dapat digunakan sebesar 18%. .

3. Keuntungan #2: Umur Kelelahan yang Diperpanjang Di Bawah Pembebanan Siklik

Sambungan mata Flemish mendistribusikan tegangan siklik secara merata ke seluruh untaian tali, menghindari titik konsentrasi tegangan yang terdapat pada terminasi baji atau penjepit. Uji kelelahan yang dipercepat (25% dari beban putus, 0,5 Hz) menunjukkan ketahanan yang unggul.

Siklus ke Kegagalan – Perbandingan Terminasi Mata (tali 18 mm, beban siklik MBL 30%)

Siklus menuju kegagalan (ribuan) Metode penghentian 0 50 100 150 200 250 300 275k 98k 62k Mata Flemish Soket baji Sambungan tangan

Gambar 2 – Selempang mata Flemish tahan lama 2,8x siklus lebih banyak dari soket baji dan 4,4x lebih banyak dibandingkan sambungan tangan tradisional pada pembebanan dinamis.

Untuk aplikasi seperti derek jembatan di atas kepala atau penyebar kontainer (hingga 200.000 siklus pengangkatan/tahun), hal ini berarti penggantian yang lebih sedikit – diperkirakan mengurangi waktu henti $4,200 per tahun per derek .

4. Keuntungan #3: Total Biaya Kepemilikan Lebih Rendah & Fabrikasi Lebih Cepat

Selempang mata Flemish adalah diproduksi 60% lebih cepat daripada sambungan yang diselipkan dengan tangan dan dibutuhkan tidak ada waktu penyembuhan (tidak seperti soket yang dituangkan). Bagan di bawah menunjukkan biaya rata-rata per sling selama periode 3 tahun termasuk pemeliharaan dan penggantian.

Total Biaya 3 Tahun per Sling (USD) – diameter 12 mm, panjang 6m

Total biaya (USD) 0 50 100 150 200 250 $118 $196 $224 Mata Flemish Soket baji Sambungan tangan

Gambar 3 – Penawaran sling mata Flemish Total biaya 40% lebih rendah dari soket baji dan 47% lebih rendah dibandingkan sambungan tangan selama 3 tahun karena masa pakai yang lebih lama dan waktu henti yang lebih sedikit.

5. Keuntungan #4: Peningkatan Keamanan, Inspeksi & Konsistensi

Selempang mata Flemish menyediakan a penghentian yang konsisten dan berulang tanpa variabilitas dari keterampilan operator. Ferrule yang ditekan menciptakan indikator visual: apa saja gerakan ferrule atau retak menandakan penghapusan segera. Sebaliknya, soket baji dapat menyembunyikan kerusakan pada untaian internal.

Metrik keamanan utama dibandingkan:

Tabel 1 – Karakteristik keselamatan & inspeksi Flemish eye vs terminasi lainnya.
Fitur Flemish Eye Soket Baji Sambungan Tangan
Kemudahan inspeksi visual Luar biasa (ferrule & helai terlihat) Buruk (bagian dalam menyembunyikan keausan) Adil (untaian lipatan terlihat)
Risiko perakitan yang tidak tepat Rendah (alat tekan dikontrol) Tinggi (tempat duduk baji penting) Sedang (tergantung keterampilan)
Ketahanan korosi (ferrule) Galvanis / SS tersedia Baja tuang, perlindungan lebih sedikit Tidak ada ferrule, helaiannya terbuka
Konsistensi (koefisien variasi) ±2% (sangat berulang) ±8% ±12%

Karena ferrule diayunkan dengan mesin press yang dikalibrasi, setiap sling mata Flemish bertemu ISO 7531 and ASME B30.9 persyaratan ketertelusuran – penting untuk industri yang diatur seperti dirgantara dan kecurangan nuklir.

6. Kapan Memilih Flemish Eye Sling – Rekomendasi Aplikasi

Berdasarkan data lapangan dari lebih dari 200 operasi tali-temali, sling mata Flemish ideal untuk:

  • Derek di atas kepala dengan >50 siklus pengangkatan per hari – keunggulan umur kelelahan mengurangi penggantian tahunan sebesar 62% .
  • Jalur penarik & pemulihan – dimana retensi kekuatan 100% wajib untuk beban kejut.
  • Sling laut dan lepas pantai – opsi ferrule tahan karat mencegah korosi celah.
  • Rakitan selempang multi-kaki – geometri mata yang identik memastikan pemuatan kaki yang sama.

Hindari sling mata Flemish hanya di dalam lingkungan yang sangat abrasif dimana keausan ferrule dapat terjadi; dalam kasus seperti ini, disarankan menggunakan bidal pelindung mata atau penutup mata yang lembut.

7. Pertanyaan Yang Sering Diajukan Tentang Flemish Eye Sling

Q1: Apakah gendongan mata Flemish dapat diperbaiki jika ferrule rusak?
A1: Tidak. ASME B30.9 melarang perbaikan ferrule yang ditekan. Seluruh terminasi harus dipotong dan mata Flemish baru dibuat. Jangan pernah mencoba mengganti ferrule bekas.

Q2: Bagaimana mata Flemish dibandingkan dengan grommet atau selempang tak berujung?
A2: Gendongan mata Flemish adalah diakhiri berakhir (tidak ada habisnya). Untuk aplikasi pengangkatan yang memerlukan mata tetap di kedua ujungnya, mata Flemish memberikan kekuatan yang lebih tinggi daripada grommet dan pemeriksaan yang lebih mudah.

Q3: Berapa diameter tali minimum untuk sling mata Flemish?
A3: Biasanya 6 mm hingga 38 mm . Di bawah 6 mm, ferrule mekanis kurang efektif; di atas 38 mm, soket yang dituangkan mungkin lebih disukai untuk lift yang sangat berat.

Q4: Apakah sling mata Flemish dapat diperiksa di lapangan tanpa alat?
A4: Ya. Inspeksi visual harian harus memeriksa keretakan ferrule, selip untaian, atau keausan tali di dekat ferrule. Pengujian beban bukti tahunan di 125% dari WLL direkomendasikan per OSHA.
