Apa Terminal Baja dalam Aplikasi Tali Kawat? Panduan Lengkap

A terminal baja adalah perlengkapan perangkat keras yang dipasang secara permanen pada ujung tali kawat untuk memungkinkan sambungan ke jangkar, turnbuckle, belenggu, atau elemen struktur. Dalam rekayasa tali kawat, terminal adalah antarmuka penting antara tali dan struktur penahan beban — dan sering kali merupakan titik terlemah dalam sistem jika pemilihan atau pemasangannya salah. Data industri menunjukkan hal itu lebih dari 30% kegagalan perakitan tali kawat berasal dari terminal, bukan di sepanjang badan tali itu sendiri. Oleh karena itu, memahami jenis terminal, peringkat efisiensi, dan pemasangan yang benar sangat penting untuk aplikasi tali kawat tali-temali, arsitektur, atau kelautan.

1. Jenis Terminal Baja yang Digunakan dalam Aplikasi Tali Kawat

Terminal baja terbagi dalam beberapa kategori berbeda, masing-masing disesuaikan dengan kebutuhan beban, metode pemasangan, dan lingkungan penggunaan akhir yang berbeda. Memilih tipe yang tepat secara langsung menentukan efisiensi mekanis sambungan.

(1) Terminal Dikuasakan (Tanpa Swage).

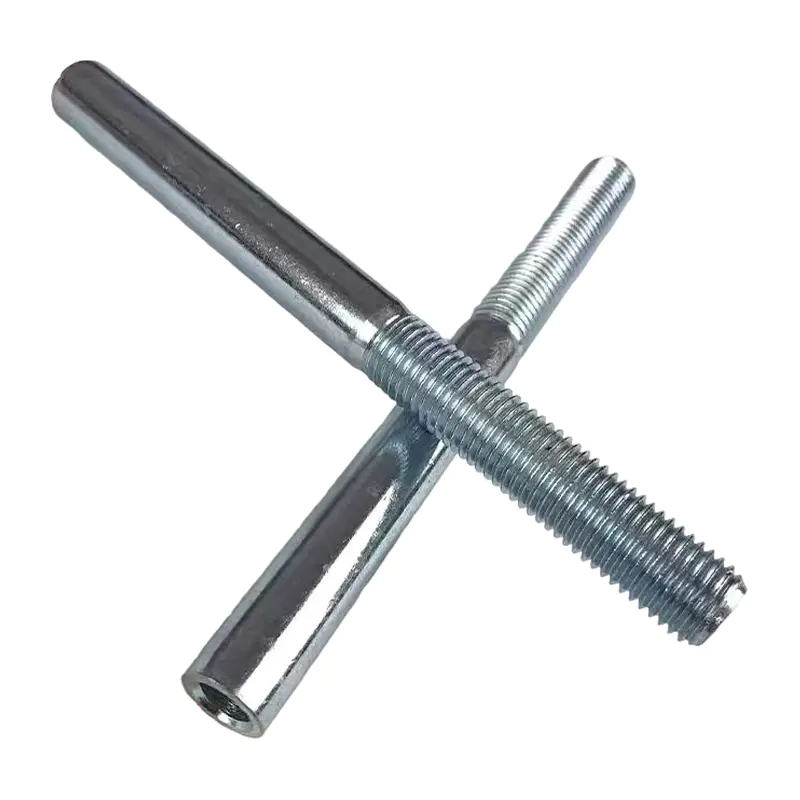

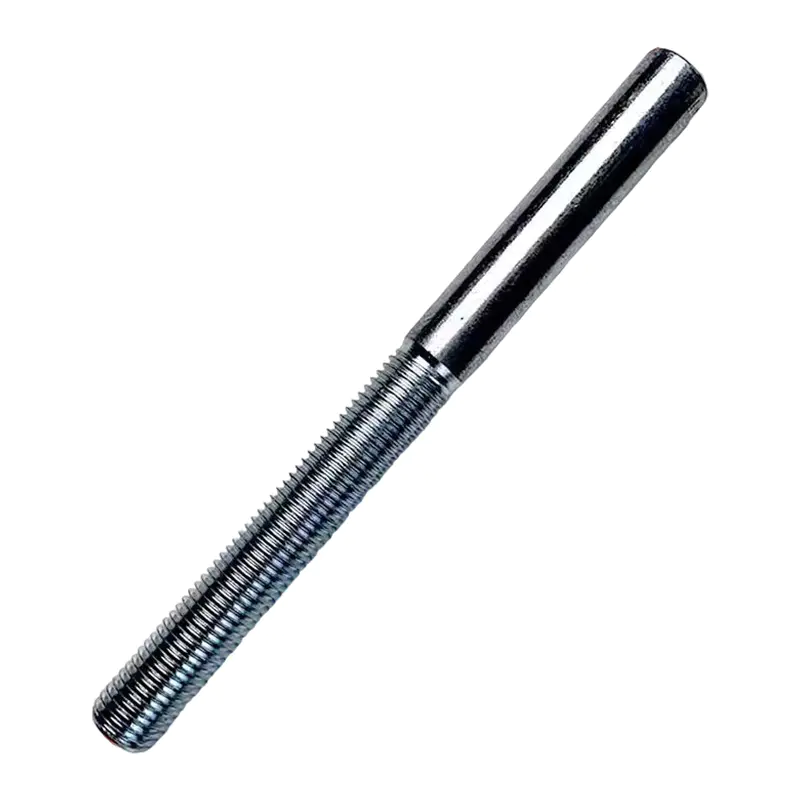

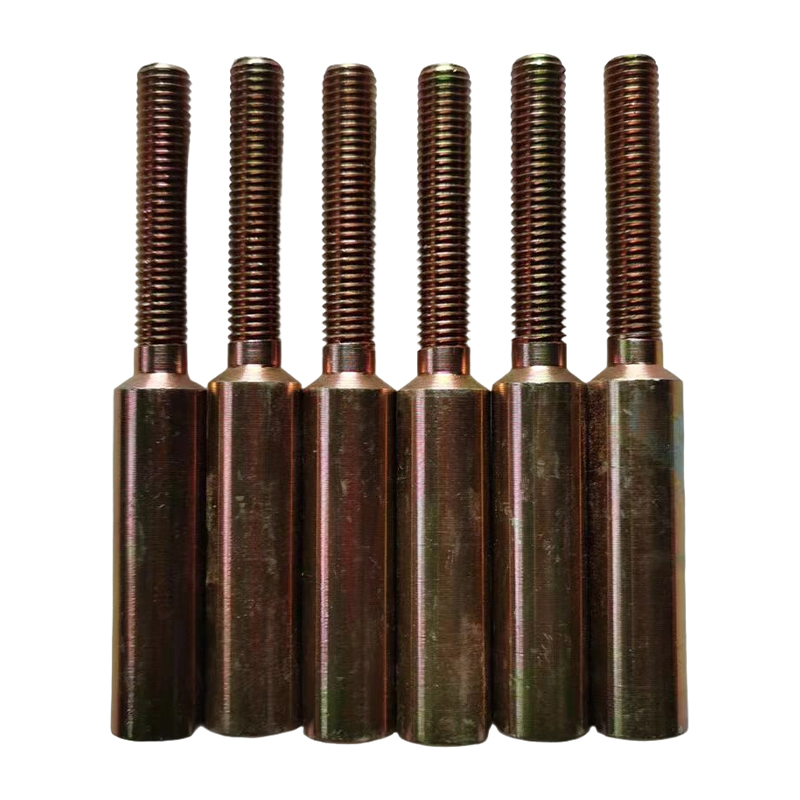

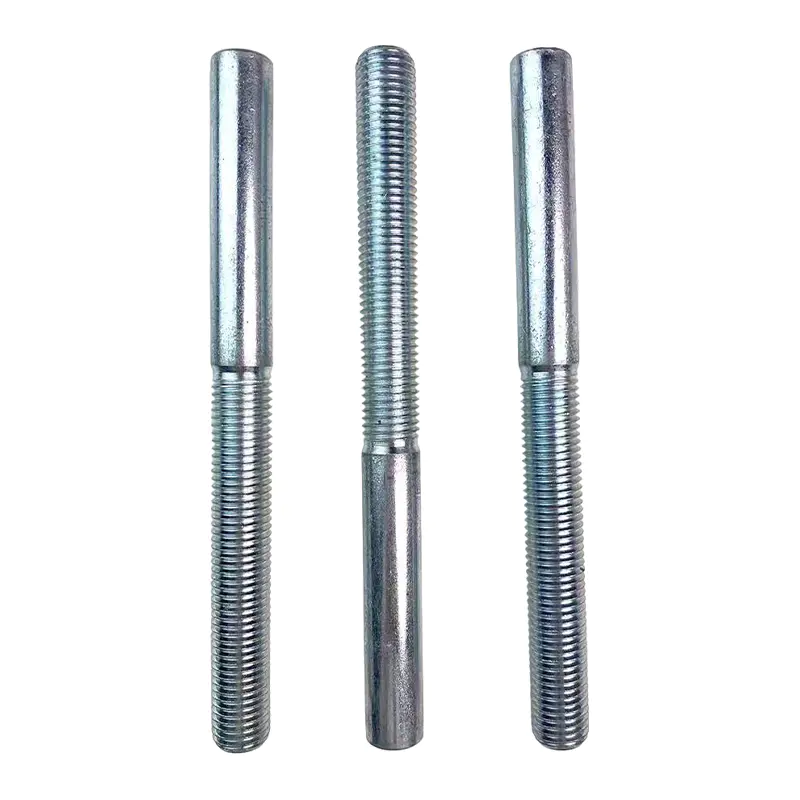

Terminal swaged dibentuk dingin pada ujung tali menggunakan mesin press hidrolik, sehingga menghasilkan sambungan permanen dan berefisiensi tinggi. Jika diterapkan dengan benar, mereka akan mencapainya 95–100% dari beban putus minimum (MBL) tali kawat , menjadikannya pilihan utama untuk aplikasi struktural, arsitektur, dan pengangkatan. Bentuk tubuh yang umum termasuk ujung garpu, mata, tiang, dan batang berulir.

(2) Soket Spelter (Dituangkan Resin atau Seng).

Soket spelter adalah terminal pot di mana ujung kawat yang terbuka dipasang dalam seng cair atau resin epoksi di dalam badan soket berbentuk kerucut. Metode ini memberikan efisiensi setinggi mungkin — hingga 100%MBL — dan merupakan standar untuk aplikasi tali kerekan derek, kerekan tambang, dan kabel jembatan yang memerlukan kemampuan pelepasan dan pemutusan ulang di lapangan.

(3) Klip Tali Kawat (Tipe Baut U)

Klip baut-U adalah metode terminal yang paling mudah diakses di lapangan namun juga paling rentan disalahgunakan. Jika diterapkan dengan benar sesuai ASME B30.26, mereka mencapai sekitar 80% MBL . Kesalahan umum - kesalahan "pelana di jalan buntu" - dapat mengurangi efisiensi hingga serendah-rendahnya 60% . Jumlah klip yang diperlukan bertambah seiring dengan diameter tali: tali berukuran 20 mm memerlukan minimum 4 klip diberi jarak pada interval yang benar.

(4) Soket Baji

Soket baji memungkinkan pemasangan dan penggantian di lapangan dengan cepat tanpa alat khusus. Mereka banyak digunakan pada derek konstruksi dan tali dragline. Efisiensi tipikal mereka adalah 75–90% MBL tergantung pada desainnya, dan jalan buntu tersebut memerlukan pengamanan untuk mencegah pelepasan yang tidak disengaja saat pembalikan beban.

2. Bahan Terminal Baja dan Ketahanan Korosi

Bahan badan terminal harus disesuaikan dengan lingkungan pengoperasian. Tiga opsi paling umum dalam rakitan tali kawat profesional adalah:

• Baja karbon (berlapis seng atau galvanis panas) — standar untuk konstruksi, pertambangan, dan pengangkatan umum. Hemat biaya dan tersedia dalam berbagai ukuran terluas. Lapisan galvanis memberikan perlindungan yang memadai di lingkungan sedang.
• Baja tahan karat (kelas 316) — wajib di lingkungan kelautan, pengolahan makanan, arsitektur, dan pesisir. Memberikan ketahanan lubang yang unggul dan masa pakai hingga 3× lebih lama dibandingkan baja karbon galvanis dalam kondisi semprotan garam.
• Baja paduan tarik tinggi — digunakan dalam aplikasi pengangkatan berat dan pertambangan yang mengutamakan kekompakan dan rasio kekuatan terhadap berat maksimum. Biasanya tersedia dalam sebutan Kelas 80 dan Kelas 100.

3. Pemilihan Terminal berdasarkan Aplikasi — Tabel Referensi

Industri yang berbeda menerapkan persyaratan yang berbeda pada terminal baja. Tabel di bawah ini merangkum pilihan terminal umum berdasarkan aplikasi untuk membantu penentu dan insinyur tali-temali.

4. Tren Kapasitas Beban — Bagaimana Pilihan Terminal Mempengaruhi Kekuatan Perakitan

Bagan di bawah mengilustrasikan bagaimana beban putus efektif rakitan tali kawat lengkap berubah menurut jenis terminal untuk a Diameter 16 mm, tali IWRC 6×19 dengan MBL sekitar 15,0 ton . Terminal menjadi komponen pembatas bila efisiensinya turun di bawah 100%.

5. Pertanyaan yang Sering Diajukan

Q1: Apa perbedaan antara terminal swaged dan soket spelter, dan mana yang lebih kuat?

Keduanya mencapai tingkat efisiensi yang hampir sama jika diterapkan dengan benar — jangkauan soket spelter 100%MBL , sementara terminal swaged mencapai 95–100% MBL . Perbedaan utamanya adalah pemasangan dan penggunaan kembali: terminal swaged bersifat permanen, kompak, dan ideal untuk rakitan buatan pabrik, sedangkan soket spelter dapat dituangkan dan dituangkan kembali di lapangan, sehingga lebih disukai untuk aplikasi tali kerekan tambang dan derek yang memerlukan penghentian ulang secara berkala. Untuk sebagian besar tujuan pengangkatan dan tali-temali, jenis mana pun dapat diterima jika rakitan dirancang dengan benar dan telah diuji buktinya.

Q2: Bagaimana cara menentukan berapa banyak klip tali kawat baut-U yang diperlukan untuk diameter tali tertentu?

Jumlah klip baut U yang diperlukan bertambah seiring dengan diameter tali dan ditentukan dalam ASME B30.26 dan tabel torsi pabrikan. Sebagai panduan umum: tali hingga 10 mm membutuhkan 3 klip , dibutuhkan 12–16 mm 4 klip , dibutuhkan 18–22 mm 5 klip , dan tali di atas 25 mm diperlukan 6 klip atau lebih . Klip harus selalu dipasang dengan sadel di ujung aktif (penahan beban) dan baut U di ujung buntu — jika dibalik, efisiensi akan berkurang hingga 25% .

Q3: Kapan sebaiknya terminal baja tahan karat digunakan sebagai pengganti terminal baja galvanis?

Terminal baja tahan karat (kelas 316) harus selalu ditentukan ketika perakitan akan terkena air asin, atmosfer yang mengandung klorida, atau lingkungan pantai dengan kelembapan tinggi — tipikal untuk tali-temali laut, anjungan lepas pantai, penutup kolam renang, dan instalasi arsitektur pantai. Dalam pengujian semprotan garam, terminal tahan karat 316 tidak menunjukkan korosi yang signifikan setelahnya 1.000 jam , dibandingkan baja galvanis yang mungkin menunjukkan terobosan karat merah di dalamnya 500 jam dalam lingkungan yang agresif. Terminal tahan karat juga menghilangkan risiko korosi galvanik yang timbul ketika alat kelengkapan baja karbon digunakan dengan tali kawat tahan karat — kombinasi yang mempercepat korosi pada logam yang kurang mulia pada antarmuka kontak.
