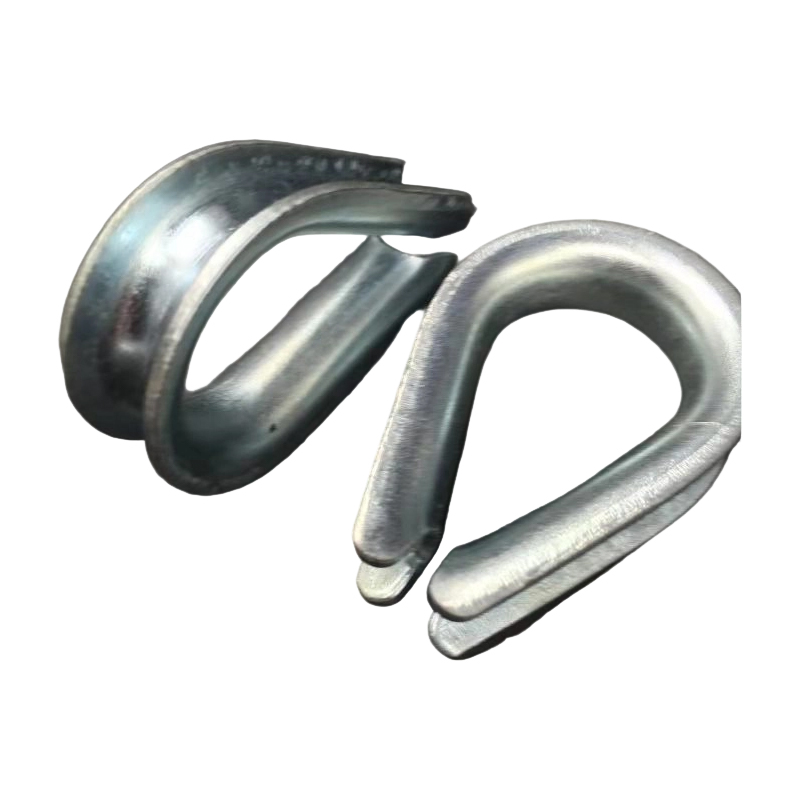

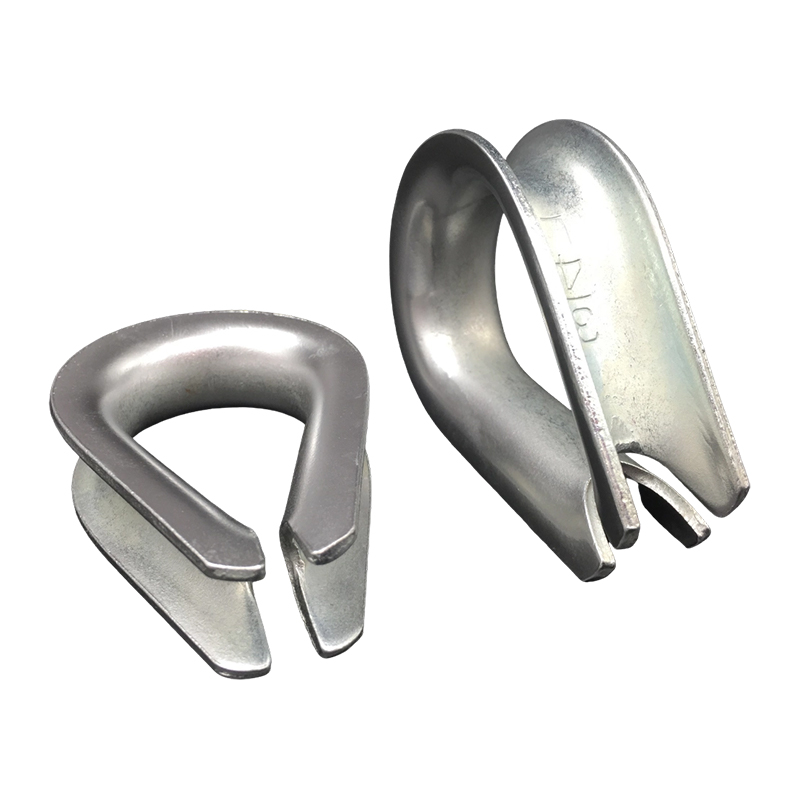

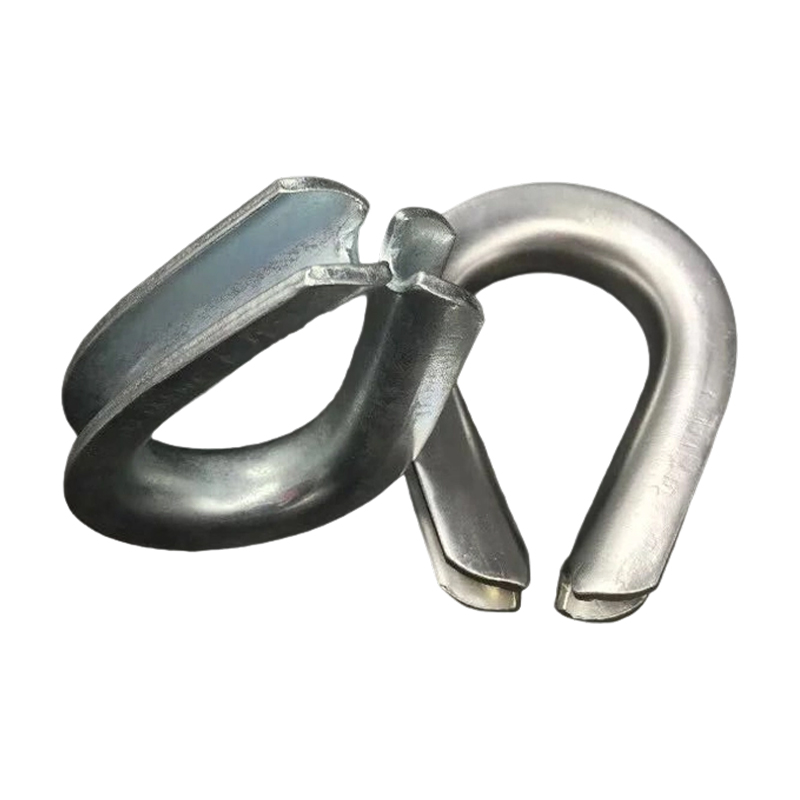

Bidal Tali Kawat

+ Hubungi kami
PRAV：Tidak ada produk sebelumnyaBERIKUTNYA：Terminal Swage Tali Kawat Baja
  • Parameter
  • Deskripsi Lainnya
  • Kontak
Technical Data

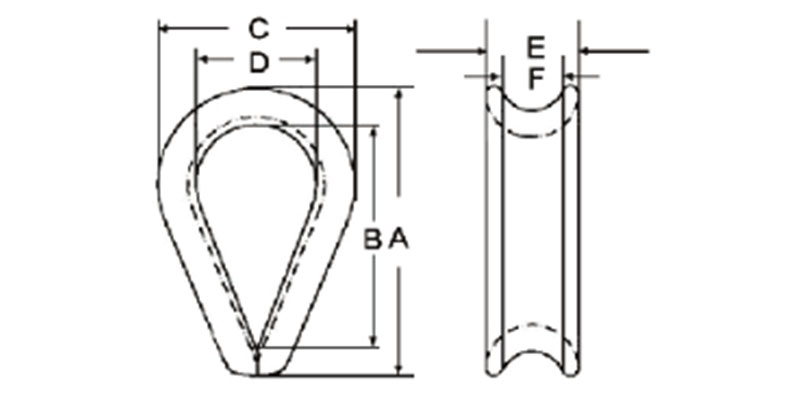

Ukuran (mm) Dimensi (mm) Berat/PC (kg)
A B c D E F
3 28 19 18.5 12 6 3 0.5
4 30 21 20.5 13 7 4 0.8
5 33 23 22.5 14 8 5 1
6 39 26 27 16 10 6 1.6
7 43 30 30 18 11 7 1.9
8 48 32 33 20 12 8 3
10 58 38 39 24 14 10 4.7
12 69 45 47 28 17 12 6.8
13 73 48 50 30 18 13 8
14 77 51 53 32 19 14 10
16 88 58 60 36 22 16 14.5
17 95 61 65 38 25 17 18
18 100 64 68 40 26 18 20
20 113 72 75 45 28 20 29
22 123 80 82 50 30 22 32
24 135 90 92 56 34 24 47
26 145 99 100 62 36 26 59
28 162 112 110 70 38 28 80
30 175 120 120 75 42 30 110

Produk Kami
Produk terkait
Perusahaan
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
As Wire Rope Thimble Manufacturers and Thimble Wire Rope Sling Company, Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. was founded in 1992 and is located in Taizhou City, Jiangsu Province, China. The company specializes in manufacturing hydraulic wire rope pressing machines, wire rope annealing and tapering machines, aluminum sleeves, and lifting clamps. Xingtai Hydraulic is equipped with advanced production facilities, strong technical capabilities, authoritative testing equipment, and a comprehensive quality management system.

Komponen swaging mesin Hidraulik Xingtai ditempa dari baja paduan berkekuatan tinggi. Badan mesin dibuat dari satu blok material, memastikan integritas struktural dan masa pakai yang lama. Sistem hidraulik kami menggunakan sistem pasokan oli pompa tekanan ganda, yang memungkinkan pergerakan cepat ke atas dan ke bawah sekaligus memastikan proses pengepresan yang mulus. Desain ini secara signifikan meningkatkan kualitas pengepresan dan efisiensi produksi.

Mesin Hidrolik Xingtai telah diekspor ke berbagai negara, antara lain Inggris, Australia, Belanda, Latvia, Malaysia, Thailand, India, Rusia, Botswana, Polandia, dan lain-lain.

Dipandu oleh filosofi "kualitas tinggi, harga kompetitif, dan komitmen jangka panjang", kami berusaha keras untuk memenuhi kebutuhan pelanggan kami dan memberikan layanan terbaik kepada mereka. Kami tetap berdedikasi untuk melayani klien lama dan baru dengan tingkat keunggulan yang sama sambil bekerja sama untuk membangun masa depan yang sukses.
Sertifikat Kehormatan
  • Sertifikasi
  • Sertifikasi
  • Sertifikasi
Berita
  • Mesin Press Tali Kawat Baja | Produsen Hidrolik Cina

    Apa sebuah Mesin Press Tali Kawat Baja Apakah dan Cara Kerjanya Mesin press tali kawat baja adalah mesin hidrolik yang menekan selongsong aluminium atau baja ke tali kawat, membentuk terminasi swaged permanen yang digunakan untuk pengangkatan, tali-temali, dan rakitan tali...

    READ MORE
  • Apa Itu Mesin Press Tali Kawat Hidrolik?

    Apa Itu Mesin Press Tali Kawat Hidraulik GT-100 (Rangka C)? Itu Mesin Press Tali Kawat Hidraulik GT-100 (Rangka C) adalah mesin press tali kawat hidrolik kompak yang dibuat untuk mengayunkan tali kawat baja dengan kisaran diameter 1 mm hingga 10 mm . Mesin ...

    READ MORE
  • Apa Itu Mesin Press Swage Tali Kawat Hidraulik GT-60?

    Apa Itu Mesin Press Swage Tali Kawat Hidraulik GT-60 (Rangka C)? Itu Mesin Press Swage Tali Kawat Hidraulik GT-60 (Bingkai C) adalah mesin press hidrolik kompak yang dibuat untuk mengayunkan tali kawat baja dengan kisaran diameter 1 mm hingga 10 mm . Ini ad...

    READ MORE
Pengetahuan Industri

1. Apa Itu Bidal Tali Kawat? – Definisi & Fungsi Dasar

A bidal tali kawat adalah fitting logam berbentuk U atau berbentuk tetesan air mata (biasanya baja tempa, baja tahan karat, atau besi galvanis) yang dimasukkan ke dalam lubang tali kawat untuk melindungi serat atau helai tali dari abrasi, penghancuran, dan kelelahan ketika mata dipasang pada pengait, belenggu, atau peniti. Bidal mencegah kontak logam-logam langsung antara tali dan perangkat keras, sehingga mendistribusikan beban secara merata ke radius yang lebih besar.

Tanpa bidal, mata tali akan menderita konsentrasi tegangan pada titik kontak , menyebabkan kerusakan untai prematur. Menurut OSHA 1910.184 dan ASME B30.9 , bidal wajib digunakan pada semua sling tali kawat yang digunakan dalam aplikasi pengangkatan untuk memastikan integritas beban kerja yang aman.

2. Mengapa Bidal Tali Kawat Penting? – Dampak Kinerja Penting

Bidal meningkatkan radius lentur dari mata tali, mengurangi tekanan kawat internal hingga 70% . Uji laboratorium menunjukkan bahwa mata tali yang tidak terlindungi yang terkena pembebanan siklik akan rusak setelah beberapa saat 3.000 siklus , sedangkan tali yang sama dengan bidal yang dipasang dengan benar dapat bertahan 15.000 siklus — sebuah 5x peningkatan umur kelelahan . Bagan di bawah menggambarkan peningkatan dramatis ini.

Siklus Menuju Kegagalan (Terminasi mata, tali kawat 10 mm, beban 1,5 ton)

Tanpa bidal (mata telanjang)
3.100 siklus
Dengan bidal baja standar (radius ≥ 4x diameter tali)
15.800 siklus
Dengan bidal tahan karat tugas berat (alur yang dioptimalkan)
18,200 siklus

Gambar 1 – Perbandingan umur kelelahan: menggunakan bidal meningkatkan daya tahan mata hingga 487% , mencegah kegagalan besar.

Selain kelelahan, bidal juga melindungi kekusutan, distorsi, dan penghancuran ketika sling berada di bawah beban berat. Misalnya, dalam aplikasi derek di atas kepala, bidal mengurangi frekuensi penggantian tali sebesar 62% setiap tahun, menurut studi keandalan alat pengangkat tahun 2023.

3. Jenis Bidal Tali Kawat & Panduan Pemilihan Bahan

Bidal dikategorikan berdasarkan bahan dan desain alur. Tipe umum: baja karbon galvanis hot-dip (pengangkatan umum), baja tahan karat 316 (kelautan/kimia), dan tempa tugas berat (lingkungan pertambangan/abrasif).

Tabel 1 – Jenis bidal yang direkomendasikan berdasarkan lingkungan kerja dan diameter tali.
Lingkungan Hidup Bidal yang Direkomendasikan Peningkatan Kehidupan Pelayanan Diameter Tali Khas
Industri umum/kering Baja galvanis celup panas 280% siklus 6–32 mm
Kelautan / lepas pantai / kimia Baja tahan karat 316/304 340% (bebas korosi) 8–28 mm
Penambangan/abrasi berat Baja paduan yang ditempa (dikeraskan) 420% ketahanan aus 12–40mm

4. Ukuran Thimble & Efisiensi Beban yang Benar (Efek Rasio Radius)

Jari-jari alur bagian dalam bidal harus sesuai dengan diameter tali. Aturan praktisnya: radius tikungan harus minimal 4 kali diameter tali (rasio D/d ≥ 4) . Jika rasionya turun di bawah 2, efisiensi tali turun drastis. Bagan di bawah menunjukkan retensi kekuatan putus sebagai fungsi rasio D/d.

Retensi Kekuatan Putus vs. Rasio Tekuk Bidal (D/d)

Retensi kekuatan (%) Rasio tikungan D/d (jari-jari bidal / diameter tali) 40 50 60 70 80 90 100 1 2 3 4 5 6 7 8 H/h <4 zona tidak aman

Gambar 3 – Rasio tikungan bidal minimum yang disarankan D/d = 4 menghasilkan 80% retensi kekuatan putus ; rasio >6 mempertahankan >92% kapasitas tali.

Selalu cocokkan diameter alur bidal dengan ukuran nominal tali. Penggunaan bidal yang berukuran terlalu kecil (< D/d rasio 2) dapat mengurangi beban kerja yang aman sebesar lebih dari 45% dan violates OSHA sling regulations.

5. Cara Memasang Bidal Tali Kawat dengan Benar (Langkah demi Langkah)

Pemasangan yang tepat memastikan perlindungan maksimal. Ikuti langkah-langkah berikut:

  • Langkah 1 – Ukur diameter tali dan pilih bidal dengan radius alur ≥4x diameter tali.
  • Langkah 2 – Bentuk lingkaran mata dan tempatkan bidal dengan kuat pada lengkungan bagian dalam.
  • Langkah 3 – Pasang klip tali kawat atau selongsong swage; klip torsi sesuai spesifikasi pabrikan (misalnya, 55 N·m untuk tali 12 mm).
  • Langkah 4 – Lakukan uji beban bukti pada 125% dari kapasitas terukur sebelum ditugaskan.

Pemasangan yang salah (misalnya, bidal tidak terpasang sepenuhnya) menyebabkan pembebanan titik, sehingga mengurangi masa pakai hingga 55% . Selalu periksa bidal dari keretakan atau perubahan bentuk setelah pengangkatan berat.

6. Pertanyaan yang Sering Diajukan (FAQ) Tentang Bidal Tali Kawat

Q1: Apakah bidal tali kawat selalu diwajibkan oleh standar keselamatan?
A1: Ya, untuk sling pengangkat di atas kepala berdasarkan OSHA 1910.184 dan ASME B30.9, bidal wajib digunakan untuk semua penutup mata yang dipasang pada pengait atau belenggu. Kegagalan dalam menggunakannya dapat mengakibatkan penyitaan dan penggantian tali segera.

Q2: Bisakah saya menggunakan kembali bidal setelah memotong mata tali yang rusak?
A2: Hanya jika bidal tidak menunjukkan tanda-tanda deformasi, retak, atau keausan alur yang melebihi 0,5 mm . Untuk aplikasi beban berat, penggantian disarankan karena mungkin terdapat kelelahan logam.

Q3: Berapa umur bidal baja tahan karat di lingkungan laut?
A3: Dengan pasivasi yang tepat, bidal tahan karat 316 dapat bertahan lama 8–12 tahun dalam paparan air asin, sedangkan bidal galvanis mungkin mulai terkorosi setelah 18 bulan. Selalu cocokkan material dengan lingkungan.

Q4: Apakah bidal mengurangi beban putus tali?
A4: Tidak, bidal dengan ukuran yang tepat dapat dipertahankan lebih dari 95% kekuatan patah katalog . Hanya bidal yang berukuran terlalu kecil (H/h <3) yang menyebabkan penurunan daya secara signifikan (kerugian hingga 45%).
