Apa Itu Mesin Penggulung Tali Kawat dan Bagaimana Cara Kerjanya

A mesin penggulung tali kawat , juga disebut mesin penggulung tali kawat atau mesin penggulung tali kawat, adalah peralatan industri yang dibuat untuk memutar, memdanu, dan mengemas tali kawat, kabel baja, atau produk logam fleksibel serupa ke dalam gulungan atau drum dengan cara yang merata dan terkendali tegangannya. Mesin memutar reel pengambil sementara sistem pemandu traverse menggerakkan tali kawat maju mundur sepanjang lebar drum, sehingga setiap lilitan tali terpasang rapi di samping lilitan tali terakhir dan tidak menumpuk atau bersilangan. Jawaban dasar ini mencakup fungsi inti peralatan, dan bagian di bawah ini menjelaskan prinsip kerja, struktur, rentang kapasitas, opsi otomatisasi, dan aplikasi umum secara lebih rinci.

Secara praktis, a mesin tali kawat jenis ini diposisikan di ujung jalur produksi, tepat setelah stasiun penutupan, galvanisasi, atau pelumasan untai, di mana tali yang sudah jadi perlu dikumpulkan tanpa puntiran atau kerusakan permukaan. Karena tali kawat adalah produk yang disusun secara heliks dan terbuat dari banyak kabel dan helai, gulungan yang tidak rata dapat menimbulkan tekanan internal, meratakan kabel luar, atau memperpendek umur kelelahan. Direkayasa dengan benar mesin tali baja mengurangi risiko ini dengan menjaga ketegangan tetap konsisten dan dengan meletakkan setiap bungkus pada jarak yang terkendali di seluruh drum.

Prinsip Kerja Mesin Penggulung dan Penggulung Tali Kawat

Prinsip kerja mesin penggulung tali kawat dapat dipecah menjadi empat tindakan yang terkoordinasi. Pertama, motor penggerak memutar rel pengambil dengan kecepatan yang sesuai dengan kecepatan jalur tali kawat yang masuk. Kedua, mekanisme angin melintang atau rata, biasanya dipasang pada rel pemandu di atas atau di samping gulungan, menggerakkan rakitan rol pemandu ke kiri dan ke kanan selaras dengan putaran gulungan, sehingga tali diletakkan secara merata di seluruh drum dan tidak terkonsentrasi di satu titik. Ketiga, alat pengatur tegangan, yang dapat berupa rem roda tangan mekanis, kopling pneumatik, atau lengan penari yang dikontrol servo, menjaga tali tetap berada pada gaya tarikan yang stabil saat diputar, mencegah kumparan lepas yang dapat kendor selama pengangkutan. Keempat, sistem kendali, mulai dari panel sakelar manual sederhana hingga pengontrol logika yang dapat diprogram, mengoordinasikan kecepatan motor, posisi lintasan, dan umpan balik tegangan sehingga seluruh siklus berjalan tanpa campur tangan operator pada setiap putaran.

Pada banyak orang mesin penggulung tali kawat industri model, gulungan itu sendiri dipasang pada rangka yang dapat dimiringkan atau diputar, yang memungkinkan gulungan penuh dimiringkan untuk memudahkan pengikatan dan pelepasan, kemudian dikembalikan ke posisi gulungan horizontal untuk siklus berikutnya. Rol pemandu yang diposisikan sebelum unit lintasan membantu meluruskan tali yang masuk dan menghilangkan kekusutan kecil, yang selanjutnya melindungi mesin tali kawat dan produk dari keausan yang tidak perlu.

Tata letak isometrik di atas menggambarkan enam zona fungsional yang ditemukan pada sebagian besar peralatan melingkar dan terguncang jenis ini. Rel pemandu lintasan, berlabel satu, membawa rakitan rol pemandu, berlabel dua, melintasi lebar gulungan sehingga tali masuk ditempatkan pada jarak yang terkendali. Motor penggerak, berlabel tiga, dipasang di dasar dan dihubungkan melalui gearbox ke poros gulungan untuk memberikan torsi rotasi yang konsisten. Gulungan atau drum penggulung, berlabel empat, menahan tali kawat yang sudah jadi dan biasanya ditopang pada rangka las yang berat untuk menangani gabungan berat tali dan gulungan. Roda pengatur tegangan, berlabel lima, memungkinkan operator atau sistem servo menyesuaikan gaya pengereman sehingga tali tetap kencang tanpa mengalami tekanan berlebih. Rangka dasar, berlabel enam, dibuat dari baja struktural dan menambatkan seluruh rakitan ke lantai untuk mengurangi getaran selama penggulungan kecepatan tinggi.

Struktur Mesin dan Referensi Produk

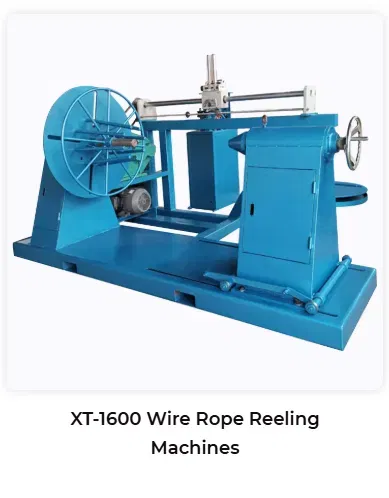

Foto di bawah ini menunjukkan seorang perwakilan mesin penggulung tali kawat , model XT-1600, yang mencerminkan tata letak struktural yang dijelaskan dalam diagram di atas. Rakitan gulungan di sisi kiri berputar pada poros berat yang ditopang oleh bantalan blok bantal, sedangkan rel melintang yang ditempatkan di atas gulungan memandu tali kawat secara merata melintasi permukaan drum selama penggulungan. Motor penggerak dipasang rendah pada rangka untuk menjaga pusat gravitasi tetap dekat dengan tanah, sehingga membantu alat berat tetap stabil saat menangani gulungan tali kawat baja yang berat. Di sisi kanan, roda tangan yang dihubungkan ke cakram gesekan memungkinkan penyesuaian tegangan punggung dengan baik, yang sangat berguna saat melilitkan tali dengan diameter atau kekakuan berbeda. Rangka dasar adalah struktur baja fabrikasi tunggal dan bukan rakitan bagian-bagian terpisah yang dibaut, yang mendukung integritas struktural jangka panjang di bawah siklus pembebanan berulang.

Mesin penggulung tali kawat XT-1600, ditampilkan dengan rakitan gulungan, rel lintasan, motor penggerak, dan roda pengatur tegangan

Konfigurasi ini secara luas mewakili peralatan yang digunakan mesin spooling kawat otomatis and mesin melingkar kawat otomatis tugas di seluruh pabrik pembuatan tali kawat, kabel, dan tali. Karena reel berada pada rangka terbuka dan bukan pada wadah tertutup, staf pemeliharaan memiliki akses langsung ke bantalan, rantai penggerak atau sabuk, dan mekanisme lintasan, sehingga menyederhanakan pemeriksaan rutin. Tata letaknya juga memungkinkan forklift atau derek di atas kepala untuk mendekati gulungan secara langsung untuk memuat dan membongkar gulungan yang sudah jadi, yang penting dalam fasilitas yang memindahkan tali dalam jumlah besar melalui stasiun gulungan setiap shift.

Proses Pembentukan dan Penggulungan Tali Kawat

Proses penggulungan pada umumnya mesin pembuat tali kawat garis mengikuti urutan berulang dari pengambilan tali mentah hingga kumparan yang sudah jadi dan dikemas. Memahami setiap langkah membantu menjelaskan mengapa ketegangan yang konsisten dan penyelarasan panduan sangat penting bagi kualitas produk akhir.

1. Tali kawat berasal dari garis penutup atau tali kawat dan melewati rol pelurus yang menghilangkan lengkungan kecil.
2. Tali memasuki unit pengatur tegangan, di mana gaya pengereman diatur berdasarkan diameter tali dan konstruksi.
3. Pemandu lintasan memposisikan tali pada titik awal gulungan kosong dan memulai lilitan pertama.
4. Motor gulungan dan motor traverse beroperasi bersama sehingga setiap bungkus berada di samping bungkus sebelumnya tanpa celah atau tumpang tindih.
5. Ketika suatu lapisan selesai, arah lintasan akan berbalik secara otomatis dan belitan berlanjut pada lapisan berikutnya.
6. Setelah panjang target atau kapasitas gulungan tercapai, mesin berhenti, ujung tali diamankan, dan gulungan yang sudah jadi disiapkan untuk diikat dan diangkut.

Pada mesin semi otomatis, operator memantau siklus ini dan secara manual memicu langkah penghentian dan pemotongan tali. Lebih maju mesin pembentuk tali kawat hidrolik dan jalur yang dikontrol PLC, sensor melacak panjang tali dan jumlah lapisan secara otomatis, mengurangi jumlah perhatian manual yang diperlukan selama produksi berjalan lama.

Kapasitas Produksi dan Kompatibilitas Material

Peralatan penggulung dan penggulung dalam kategori ini umumnya direkayasa berdasarkan diameter dan berat tali kawat yang sedang ditangani. Tergantung pada model dan konfigurasinya, alat berat biasanya dikelompokkan ke dalam kelas tugas ringan, sedang, dan berat, yang sesuai dengan ukuran gulungan, tenaga motor, dan kekuatan rangka yang berbeda. Bagan di bawah menyajikan klasifikasi umum yang digunakan di seluruh lini produksi tali kawat industri segmen, berdasarkan spesifikasi peralatan umum dan bukan hasil tes bersertifikat tunggal.

Diagram batang ini mengelompokkan peralatan ke dalam tiga kelas umum berdasarkan diameter tali kawat maksimum yang biasanya dibuat untuk mengakomodasi masing-masing kelas. Mesin tugas ringan biasanya ditentukan untuk diameter hingga sekitar dua puluh milimeter dan sering digunakan untuk produk kabel dan tali yang lebih kecil di manufaktur umum. Mesin tugas menengah memperluas jangkauannya hingga kira-kira tiga puluh lima milimeter dan sering dipilih untuk konstruksi standar dan tali tali-temali. Alat berat tugas berat dibuat dengan rangka yang diperkuat dan penggerak torsi lebih tinggi untuk menangani diameter yang mendekati lima puluh milimeter, yang sesuai dengan persyaratan pengangkatan skala besar, penambangan, dan tali laut. Angka pasti untuk mesin tertentu bergantung pada tenaga motor, ukuran gulungan, dan desain rangka, jadi bagan ini harus dibaca sebagai referensi umum dan bukan spesifikasi tetap untuk setiap model. Kompatibilitas material di kelas-kelas ini biasanya mencakup kawat baja karbon, kawat baja galvanis, berbagai kawat baja paduan, dan tali kawat baja tahan karat, karena mekanisme penggulungan itu sendiri bekerja terutama dengan diameter dan kekakuan tali daripada kelas baja tertentu.

Tingkat Otomasi dan Sistem Kontrol

Modern mesin melingkar kawat otomatis sistem umumnya ditawarkan dalam konfigurasi semi otomatis dan otomatis penuh. Dalam pengaturan semi otomatis, operator mengatur tegangan dan memulai siklus, sedangkan sinkronisasi lintasan dan kecepatan berjalan secara otomatis. Dalam pengaturan otomatis penuh, pengontrol logika yang dapat diprogram mengelola penghitungan panjang tali, perubahan lapisan, umpan balik tegangan, dan kondisi berhenti, sehingga mengurangi tingkat perhatian operator yang diperlukan selama produksi berkelanjutan. Bagan radar di bawah ini merangkum karakteristik kinerja umum yang terkait dengan peralatan yang dirancang dengan baik dalam kategori ini, disajikan dalam skala relatif sederhana sebagai ilustrasi dan bukan sebagai hasil uji komparatif formal.

Bagan radar menggambarkan enam karakteristik umum yang biasanya dievaluasi pembeli ketika meninjau peralatan penggulungan dan penggulungan, termasuk tingkat otomatisasi, presisi kontrol, ketahanan struktural, fleksibilitas kapasitas, kesederhanaan perawatan, dan bahkan kualitas penggulungan lapisan. Tingkat otomatisasi mencerminkan seberapa banyak siklus penggulungan berjalan tanpa input manual setelah proses dimulai. Ketepatan kontrol berkaitan dengan seberapa akurat sistem tegangan dan lintasan merespons perubahan diameter atau kecepatan tali. Daya tahan struktural mencerminkan desain rangka dan komponen yang dimaksudkan untuk menahan beban berat berulang kali. Fleksibilitas kapasitas menunjukkan seberapa baik suatu mesin dapat menangani berbagai diameter tali dan ukuran gulungan dibandingkan dengan satu produk tetap. Kesederhanaan perawatan dan kualitas belitan lapisan yang merata berhubungan dengan kemudahan pemeriksaan, penyesuaian, dan pemeliharaan peralatan agar tetap berfungsi dengan baik selama penggunaan rutin. Keenam dimensi ini disajikan bersama-sama untuk memberikan pembaca kerangka umum untuk mengevaluasi peralatan daripada memberikan skor numerik yang tepat untuk mesin tertentu.

Industri Aplikasi untuk Peralatan Melingkar Tali Kawat

Mesin penggulung dan penggulung tali kawat digunakan di mana pun tali, kabel, atau produk baja fleksibel serupa yang sudah jadi perlu dililitkan ke gulungan untuk disimpan, diangkut, atau digunakan langsung. Industri yang aplikasinya umum mencakup konstruksi, yang menggunakan tali dalam derek, kerekan, dan sistem perancah, pertambangan, yang menggunakan tali untuk menangani beban berat pada poros dan sistem pengangkutan, kelautan dan perkapalan, yang mengharuskan tali tambat dan tali-temali digulung tanpa menimbulkan puntiran, dan operasi pengangkatan dan tali-temali secara umum di seluruh pabrik manufaktur. Menurut laporan riset pasar yang diterbitkan oleh Persistence Market Research, konstruksi mewakili segmen aplikasi terdepan untuk tali kawat baja, menyumbang lebih dari tiga puluh sembilan persen pendapatan pasar pada tahun 2025, dengan sisanya didistribusikan ke sektor pertambangan, kelautan, minyak dan gas, serta penggunaan terkait industri dan derek lainnya.

Bagan donat di atas merangkum distribusi aplikasi ini dalam bentuk visual. Segmen konstruksi merupakan segmen terbesar, didorong oleh permintaan yang terus-menerus terhadap derek, elevator, dan peralatan penanganan material di lokasi bangunan dan infrastruktur. Gabungan sisa pangsa mencerminkan berbagai sektor lain yang bergantung pada tali kawat yang digulung dengan baik, termasuk sistem pengangkutan dan poros pertambangan, operasi tambatan dan penarik laut, pengeboran dan pengangkatan minyak dan gas, serta penggunaan derek industri umum. Karena sektor penggunaan akhir ini memiliki siklus tugas dan kondisi lingkungan yang berbeda, banyak pabrik yang mengoperasikan lebih dari satu jenis mesin penggulung dan penggulung untuk menyesuaikan diameter tali, pelapisan, dan persyaratan pengemasan untuk setiap pasar yang mereka layani. Distribusi ini juga menjelaskan alasannya pemasok peralatan penggulung tali tugas berat operasi sering kali mempertahankan berbagai ukuran gulungan daripada konfigurasi tetap tunggal, karena kebutuhan pelanggan sangat bervariasi antara tali kelas konstruksi dan tali kelautan atau pertambangan khusus.

Mesin Wire Rope Rolling vs Twisting: Apa Bedanya

Mesin penggulung atau penggulung tali kawat dan mesin puntir tali kawat melayani berbagai tahapan proses produksi, dan memahami perbedaannya membantu para insinyur dan pembeli memilih peralatan yang tepat untuk lini produksi tertentu. Mesin puntir, kadang-kadang disebut mesin stranding atau penutup, membentuk tali kawat itu sendiri dengan memelintir masing-masing kabel menjadi untaian dan kemudian memelintir untaian tersebut di sekitar inti. Mesin penggulung atau penggulung beroperasi setelah tali terbentuk, dan perannya adalah melilitkan tali yang sudah jadi ke gulungan atau drum untuk disimpan dan dikirim.

Secara terintegrasi lini produksi tali kawat , kedua jenis mesin ini biasanya dihubungkan melalui proses perantara seperti galvanisasi, pelumasan, atau inspeksi, sehingga tali yang dipilin bergerak dari mesin penutup melalui stasiun-stasiun ini sebelum mencapai tahap penggulungan dan penggulungan akhir. Pemilihan mesin penggulung atau penggulung yang tepat untuk ujung tali terutama bergantung pada kisaran diameter, berat, dan format pengemasan yang diperlukan untuk tali jadi, bukan pada metode puntiran yang digunakan pada awal proses.

Prospek Pertumbuhan Industri untuk Wire Rope dan Peralatan Terkait

Permintaan terhadap peralatan penanganan tali kawat, termasuk mesin penggulung dan penggulung, cenderung mengikuti pertumbuhan keseluruhan pasar tali kawat itu sendiri, karena setiap meter tali yang diproduksi pada akhirnya perlu digulung dan dikemas. Menurut laporan dari MarketsandMarkets, pasar tali kawat baja global diproyeksikan akan tumbuh dari sekitar sepuluh koma lima miliar dolar Amerika Serikat pada tahun 2025 menjadi hampir tiga belas koma sembilan miliar dolar Amerika Serikat pada tahun 2030, dengan tingkat pertumbuhan tahunan gabungan sekitar lima koma delapan persen. Bagan di bawah menyajikan ilustrasi lintasan pertumbuhan yang dihitung dari tingkat yang dilaporkan, menunjukkan bagaimana pasar sebesar ini dapat mengalami kemajuan dari tahun ke tahun jika pertumbuhan tetap stabil sepanjang periode tersebut.

Grafik area ini menunjukkan garis kenaikan yang stabil dari sedikit di atas sepuluh miliar dolar pada tahun 2025 menjadi hampir empat belas miliar dolar pada tahun 2030, konsisten dengan tingkat pertumbuhan tahunan gabungan yang dilaporkan oleh MarketsandMarkets untuk pasar tali kawat baja global. Kemiringan bertahap mencerminkan industri yang sudah matang dengan ekspansi yang konsisten, bukan eksplosif, yang umum terjadi pada pasar terkait peralatan modal dan infrastruktur. Pertumbuhan semacam ini umumnya disebabkan oleh investasi berkelanjutan dalam proyek konstruksi, infrastruktur, dan pertambangan di seluruh dunia, serta permintaan penggantian yang stabil seiring dengan berakhirnya masa pakai tali yang ada. Seiring dengan meningkatnya produksi tali secara keseluruhan, kapasitas penggulungan dan penggulungan pada ujung jalur produksi juga perlu diperluas, sehingga mendukung investasi berkelanjutan pada produksi tali tambang. mesin spooling kawat otomatis dan peralatan penanganan terkait. Pembaca sebaiknya menganggap grafik ini sebagai tren ilustratif yang berasal dari tingkat pertumbuhan tunggal yang dipublikasikan, bukan perkiraan pasti dari tahun ke tahun, karena angka pasar aktual dapat berbeda menurut wilayah dan metodologi pelaporan.

Panduan Pemeliharaan dan Umur Peralatan

Perawatan rutin memainkan peran penting dalam menjaga mesin penggulung tali kawat berjalan lancar selama masa pakainya. Jadwal perawatan dasar umumnya mencakup pelumasan bantalan dan komponen penggerak, pemeriksaan roller pemandu terhadap keausan atau ketidaksejajaran, dan pemeriksaan berkala terhadap mekanisme kontrol tegangan untuk memastikan mekanisme tersebut masih merespons secara akurat pada rentang diameter tali yang diharapkan dapat ditangani oleh mesin.

• Periksa dan lumasi bantalan poros reel dan level oli gearbox sesuai dengan jadwal pabrikan.
• Periksa roller dan rel pemandu lintasan dari keausan, karena permukaan yang tidak rata dapat menyebabkan belitan lapisan yang tidak konsisten.
• Verifikasi pengaturan kontrol tegangan secara berkala, terutama setelah beralih ke diameter atau bahan tali yang berbeda.
• Periksa lemari kontrol kelistrikan dan sambungan kabel untuk mengurangi risiko waktu henti yang tidak direncanakan.
• Jaga agar rangka dasar dan area kerja di sekitarnya bersih dari serpihan yang dapat mengganggu kemiringan atau putaran gulungan.

Fasilitas yang mengikuti rutinitas pemeliharaan yang konsisten umumnya mengalami lebih sedikit gangguan yang tidak direncanakan dan dapat memperpanjang masa pakai fasilitas tersebut mesin pembuat tali kawat peralatan. Karena mesin penggulung beroperasi terus-menerus selama shift produksi, bahkan ketidaksejajaran kecil pada sistem lintasan dapat terakumulasi menjadi cacat penggulungan yang terlihat seiring berjalannya waktu, sehingga pemeriksaan rutin menjadi bagian penting dari manajemen peralatan secara keseluruhan dan bukan tugas opsional.

Tentang Jiangsu Xingtai Hidrolik Manufacturing Co Ltd

Jiangsu Xingtai Hydraulic Manufacturing Co Ltd didirikan pada tahun 1992 dan berlokasi di Kota Taizhou, Provinsi Jiangsu, Cina. Perusahaan ini mengkhususkan diri dalam pembuatan mesin pengepres tali kawat hidrolik, mesin anil dan lancip tali kawat, selongsong aluminium, klem pengangkat, dan peralatan penanganan tali kawat terkait seperti mesin penggulung dan penggulung yang dijelaskan dalam artikel ini. Xingtai Hydraulic beroperasi dengan fasilitas produksi, staf teknis, peralatan pengujian, dan sistem manajemen mutu yang ditujukan untuk menghasilkan keluaran yang konsisten di seluruh rangkaian peralatannya.

Komponen swaging yang digunakan pada mesin Hidraulik Xingtai ditempa dari baja paduan berkekuatan tinggi, dan bodi mesin untuk peralatan pengepresnya dibuat dari satu blok material untuk mendukung integritas struktural dan masa pakai yang lama. Sistem hidrolik perusahaan menggunakan pengaturan pasokan oli pompa tekanan ganda, yang dirancang untuk memungkinkan pergerakan cepat ke atas dan ke bawah sambil mempertahankan proses pengepresan yang terkendali, sehingga berkontribusi terhadap kualitas pengepresan dan efisiensi produksi pada lini produk hidroliknya.

Peralatan Hidrolik Xingtai telah dikirimkan ke pelanggan di sejumlah negara, antara lain Inggris, Australia, Belanda, Latvia, Malaysia, Thailand, India, Rusia, Botswana, dan Polandia. Perusahaan ini bekerja berdasarkan filosofi yang berpusat pada kualitas yang konsisten, posisi kompetitif, dan komitmen jangka panjang terhadap hubungan pelanggan, dan terus melayani klien lama dan baru di seluruh rangkaian peralatan pemrosesan dan penanganan tali kawat, termasuk mesin tali kawat supplier hubungan yang dibangun selama bertahun-tahun pengalaman ekspor.

Pertanyaan yang Sering Diajukan

Q1: Apa tujuan utama mesin penggulung tali kawat
A1: Tujuan utamanya adalah untuk melilitkan tali kawat yang sudah jadi secara merata ke gulungan atau drum, menggunakan rotasi gulungan yang terkoordinasi, pemandu lintasan, dan kontrol tegangan untuk mencegah lapisan kusut atau tidak rata.

Q2: Apa perbedaan mesin penggulung tali kawat dengan mesin puntir
A2: Mesin penggulung atau penggulung menggulung tali yang sudah terbentuk ke dalam gulungan, sedangkan mesin puntir atau penutup membentuk tali itu sendiri dengan memelintir kabel dan untaian menjadi satu di awal jalur produksi.

Q3: Berapa diameter tali kawat yang biasanya dapat ditangani oleh peralatan jenis ini
A3: Tergantung pada model dan konfigurasinya, alat berat dalam kategori ini biasanya dibuat dengan diameter berkisar antara sepuluh hingga lima puluh milimeter, yang mencakup aplikasi tugas ringan, sedang, dan berat.

Q4: Bahan apa yang kompatibel dengan mesin melingkar tali kawat
A4: Mesin ini biasanya menangani kawat baja karbon, kawat baja galvanis, berbagai kawat baja paduan, dan tali kawat baja tahan karat, karena mekanisme penggulungan terutama merespons diameter dan kekakuan.

Q5: Perawatan apa yang dibutuhkan mesin penggulung tali kawat
A5: Perawatan rutin umumnya mencakup pelumasan bantalan dan kotak roda gigi, pemeriksaan roller dan rel pemandu, pemeriksaan kontrol tegangan berkala, dan peninjauan rutin komponen kontrol kelistrikan.
