Mesin Crimping Tali Kawat Hidraulik GT-1350 (Rangka Keranjang) adalah solusi swaging berkapasitas tinggi yang dirancang untuk diameter tali kawat hingga 66mm dalam operasi multi-tekan , mampu mempertahankan tekanan kerja maksimum 56 MPa dan digerakkan oleh unit tenaga hidrolik dua tahap 11kW. Jika Anda membutuhkan alat berat yang menggabungkan kekuatan struktural rangka keranjang, sertifikasi CE, dan kompatibilitas dengan set die GT-500T, unit ini dapat memenuhi semua kebutuhan Anda.

Memahami Aturan 3-6 pada tali kawat adalah konteks penting untuk memilih peralatan crimping yang tepat. Aturan 3-6 menyatakan bahwa tali kawat harus dilepas dari layanan bila Ditemukan 3 atau lebih kabel putus dalam satu untai dalam satu tali terletak panjangnya, atau 6 atau lebih kabel putus didistribusikan ke beberapa helai dalam satu panjang lay. Standar yang direferensikan secara luas ini (diadopsi oleh ASME B30.2 dan kode serupa) menggarisbawahi pentingnya crimping yang presisi dan andal: terminasi swaged yang buruk dapat mempercepat kelelahan kabel dan menyebabkan kegagalan dini. GT-1350 dibuat untuk memastikan terminasi yang menjaga integritas tali kawat dalam jangka panjang.

Di bawah ini, artikel ini membahas spesifikasi teknis mesin, tabel ukuran cetakan crimping, pemilihan rangkaian cetakan, praktik terbaik operasional, data kinerja industri, dan pertanyaan umum. Semua data yang disajikan diambil dari dokumentasi pabrikan dan standar industri yang diterima secara luas.

Sekilas Spesifikasi Teknis GT-1350

Mesin Crimping Tali Kawat Hidraulik GT-1350 (Rangka Keranjang) diproduksi oleh Jiangsu Xingtai Hidrolik Manufacturing Co., Ltd. badan mesin satu blok , pilihan desain yang menghilangkan lapisan las dan sambungan baut pada zona bertekanan tinggi, sehingga secara langsung berkontribusi pada masa pakai yang lebih lama dan mengurangi interval perawatan. Cetakan swaging ditempa dari baja paduan berkekuatan tinggi dan menampilkan desain cetakan bulat dengan pemosisian otomatis, membuat penggantian cetakan menjadi cepat dan dapat diulang.

Itu sistem pasokan oli pompa tekanan ganda memungkinkan piston turun dengan cepat selama fase pendekatan dan kemudian secara otomatis beralih ke langkah lambat bertekanan tinggi untuk fase swaging yang sebenarnya. Perilaku dua tahap ini melindungi set cetakan dan benda kerja sekaligus memotong waktu siklus secara signifikan dibandingkan dengan sistem satu tahap. Piston juga dapat dihentikan pada posisi mana pun selama perjalanan, yang penting saat menyesuaikan dimensi mata atau lingkaran dengan cepat.

Diagram Isometrik 3D GT-1350 dengan Label Komponen Utama

Itu SVG diagram below illustrates the principal structural zones of the GT-1350 basket frame machine. Each labeled element corresponds to a functional component described in the specification sheet and manual guidance.

Itu diagram highlights the arsitektur bingkai keranjang , yang memberikan kekakuan lateral yang unggul dibandingkan dengan desain rangka C atau rangka H konvensional. Blok cetakan atas dan bawah yang terintegrasi langsung dimasukkan ke dalam kantong yang dikerjakan dengan mesin presisi, memastikan penyelarasan cetakan yang berulang dalam ribuan siklus. Panel kontrol terpisah menampung semua antarmuka operator termasuk pengukur tekanan, lampu indikator, dan sakelar katup hidraulik utama, sehingga menjauhkan komponen bertegangan tinggi dari zona kerja.

Bagan Ukuran Crimping Die untuk GT-1350

Memilih yang benar set cetakan crimping merupakan faktor paling penting dalam mencapai terminasi yang memenuhi peringkat beban dan persyaratan penyelesaian permukaan. GT-1350 menerima cetakan yang kompatibel dengan dimensi kantong cetakannya sendiri dan, berdasarkan desain, cetakan yang lebih kecil dari mesin cetak GT-500T. Kompatibilitas silang ini mengurangi total investasi perkakas untuk bengkel yang mengoperasikan banyak mesin. Bagan ukuran cetakan crimping di bawah ini adalah referensi yang representatif; selalu verifikasi terhadap lembar spesifikasi swage pabrikan selongsong sebelum produksi.

Itu jumlah penekanan yang diperlukan meningkat seiring dengan diameter selongsong karena setiap pengepresan memutar selongsong dengan peningkatan sudut tetap untuk mencapai kompresi radial yang seragam. Melewatkan langkah-langkah pers atau berhenti pada jumlah pers yang tidak mencukupi adalah penyebab utama penghentian yang tidak konsisten. Panduan manual GT-1350 menyarankan operator untuk mengukur OD selongsong yang sudah jadi setelah setiap siklus pengepresan penuh menggunakan mikrometer yang dikalibrasi untuk memastikan kesesuaian dimensi sebelum melepaskan sling untuk diservis.

Itu bar chart above illustrates the relationship between wire rope diameter and the corresponding sleeve outer diameter range handled by the GT-1350 using multi-press technique. Larger ropes require proportionally heavier sleeves and more press increments, but the machine's 56 MPa ceiling ensures sufficient force is available at the top end of the capacity range. This makes the GT-1350 one of the highest-capacity basket-frame hydraulic wire rope swage machines in its motor class, comparing favorably with international benchmarks for 11 kW presses.

Mesin Swag Tali Kawat Hidraulik: Cara Kerja Sistem Tekanan Ganda

Itu GT-1350's hydraulic circuit relies on a pengaturan pompa dua tahap yang menjadi acuan dalam bidang mesin press tali kawat. Selama langkah pendekatan, pompa mengalirkan aliran tinggi pada tekanan rendah sehingga piston turun dengan cepat ke benda kerja tanpa membuang waktu. Setelah kontak terdeteksi (melalui kenaikan tekanan balik hidraulik), sirkuit secara otomatis beralih ke mode aliran rendah dan bertekanan tinggi untuk menjalankan swage. Transisi ini berjalan mulus dan tidak memerlukan intervensi operator.

Itu sealing system uses high-grade hydraulic seals rated for sustained operation at pressures beyond the machine's working limit. This provides a meaningful safety margin and ensures that hydraulic fluid does not contaminate the work area or the wire rope surface, which could compromise both safety and corrosion resistance of the finished termination. The system also features an integrated pressure relief valve pre-set at the factory, protecting both the operator and the tooling from overpressure events.

Itu pressure curve above illustrates the characteristic two-stage profile of the GT-1350 swage cycle. Pressure remains low during approach to allow rapid advance, then rises steeply once the die contacts the sleeve, peaking near the machine's 56 MPa maximum during full swage. The return phase releases pressure rapidly. This profile is consistent with industry best practice for hydraulic steel wire rope press machines operating in mine, wharf, and crane applications.

Aplikasi Industri dan Tolok Ukur Kinerja

Itu GT-1350 hydraulic wire rope crimping machine is designed for continuous-duty operation across a wide range of sectors. Wire rope swaging is a fundamental process in industries where lifting and tension capacities are safety-critical, and the machine's CE certification ensures it satisfies European machinery directive requirements for operator protection and electromagnetic compatibility.

• Industri tali kawat: Produksi sling yang sudah dipasang sebelumnya, rakitan mata bidal, dan tali kekang multi-kaki dalam volume tinggi.
• Pertambangan dan metalurgi: Tali pengangkat dan tali pemandu poros dalam operasi penambangan bawah tanah dan permukaan yang memerlukan penghentian MBL (beban putus minimum) yang terverifikasi.
• Pengoperasian dermaga dan pelabuhan: Tali tambatan, liontin penarik, dan rakitan kerekan utama derek di terminal peti kemas dan kargo curah.
• Kereta api dan listrik: Sistem tegangan catenary dan rakitan saluran udara di mana konsistensi dimensi terminasi ditentukan hingga toleransi yang ketat.
• Lepas pantai dan konstruksi: Kabel penahan, sistem tambatan, dan komponen tegangan struktural pada pekerjaan anjungan jembatan dan lepas pantai.

Itu radar chart presents an internal capability analysis of the GT-1350 across six operational dimensions. Tekanan kerja maksimum dan daya tahan skor tertinggi karena konstruksi bodi blok tunggal dan komponen swage baja paduan. Peringkat kompatibilitas dan keamanan cetakan juga tinggi, didorong oleh sertifikasi CE, kompatibilitas silang dengan cetakan GT-500T, dan pelepas tekanan bawaan alat berat. Skor kecepatan siklus sedikit di bawah maksimum karena kecepatan kembali piston (10 mm/detik) diatur oleh persyaratan dekompresi yang aman, yang merupakan trade-off desain yang disengaja demi keselamatan operator dan umur panjang cetakan.

Pemilihan dan Pemeliharaan Set Die Crimping

A set cetakan crimping untuk GT-1350 harus disesuaikan dengan diameter nominal tali kawat dan jenis selongsong (selongsong oval, selongsong bundar, atau soket baji). Set cetakan oval menghasilkan penampang heksagonal atau oval pada selongsong jadi dan lebih disukai untuk sebagian besar aplikasi sling karena memberikan referensi inspeksi visual. Set cetakan bulat digunakan jika keseragaman dimensi di semua bidang radial diperlukan, seperti untuk persiapan soket berulir atau rakitan mata tambat yang presisi.

Protokol Pemeliharaan Die Set

1. Periksa permukaan cetakan dari keretakan, keripik, atau lecet setelah setiap 200 siklus swaging menggunakan pemeriksaan pembesar atau penetran cetakan 10x.
2. Oleskan lapisan tipis pelumas anti-seize atau swage ke permukaan perkawinan cetakan sebelum setiap perpindahan gigi untuk mengurangi gesekan dan mencegah pengelasan dingin pada bagian cetakan.
3. Periksa dimensi penutupan cetakan menggunakan blok pengukur terkalibrasi yang ditetapkan pada awal setiap proses produksi; dimensi di luar rentang toleransi menunjukkan keausan cetakan dan set harus diganti.
4. Simpan cetakan dalam wadah empuk saat tidak digunakan; jangan pernah menumpuk cetakan tanpa perlindungan, karena kerusakan akibat benturan pada permukaan rongga secara langsung menyebabkan cacat permukaan selongsong.
5. Catat jumlah siklus setiap set cetakan dalam log pemeliharaan; Xingtai Hydraulic merekomendasikan penggantian cetakan ketika dimensi penutupan menyimpang lebih dari 0,3 mm dari nilai nominal.

Itu GT-1350's automatic positioning feature means the die set self-centers around the sleeve before pressure is applied, reducing operator error during loading. This is a significant advantage over manual-alignment machines and directly reduces the rate of off-center swages, which are the leading cause of reduced termination efficiency in hydraulic swage operations (as noted in industry practice guides published by the Wire Rope Technical Board).

Itu bar chart above is a schematic representation of how die dimensional deviation accumulates with cycle count for a typical alloy-steel die set used on large-diameter ropes. Deviation remains negligible for the first 400 cycles, begins to accelerate between 600 and 800 cycles as work-hardening and surface abrasion increase, and typically crosses the 0.3mm replacement threshold at or before 1000 cycles depending on sleeve material hardness. Operators tracking this data can plan die replacement proactively, avoiding out-of-specification terminations reaching the field.

Gambar Produk GT-1350

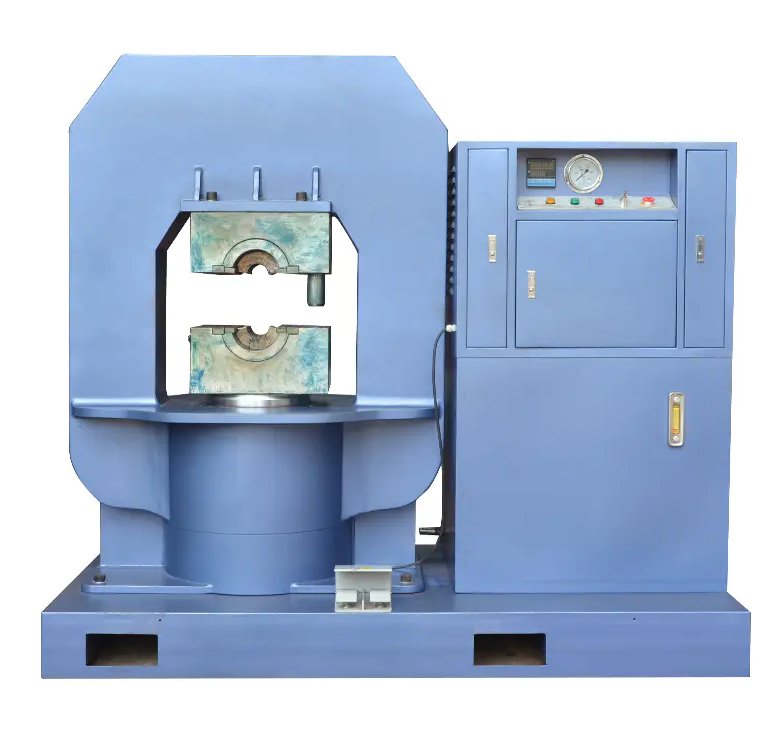

Itu GT-1350 Hydraulic Wire Rope Crimping Machine (Basket Frame) as manufactured by Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. The distinctive badan rangka keranjang , digiling dari satu balok baja, terlihat di tengah. Kabinet kontrol terpisah di sebelah kanan menampung unit daya hidraulik tekanan ganda, pengukur tekanan, panel indikator, dan sakelar kontrol utama. Mesin ini bersertifikat CE dan telah diekspor ke Inggris, Australia, Belanda, Latvia, Malaysia, Thailand, India, Rusia, Botswana, Polandia, dan pasar lainnya.

Tentang Jiangsu Xingtai Hidrolik Manufacturing Co., Ltd.

Jiangsu Xingtai Hidrolik Manufacturing Co, Ltd didirikan pada 1992 dan terletak di Kota Taizhou, Provinsi Jiangsu, Cina. Perusahaan ini mengkhususkan diri dalam pembuatan mesin pengepres tali kawat hidrolik, mesin anil dan lancip tali kawat, selongsong aluminium, dan klem pengangkat. Xingtai Hydraulic dilengkapi dengan fasilitas produksi yang maju, kemampuan teknis yang kuat, peralatan pengujian yang berwenang, dan sistem manajemen mutu yang komprehensif.

Itu swaging components of Xingtai Hydraulic machines are forged from high-strength alloy steel. The machine body is manufactured from a single block of material, ensuring structural integrity and long service life. The hydraulic systems utilize a dual-pressure pump oil supply system, which enables fast upward and downward movement while ensuring a smooth pressing process. This design significantly improves pressing quality and production efficiency.

Mesin Hidrolik Xingtai telah diekspor ke berbagai negara, antara lain Inggris, Australia, Belanda, Latvia, Malaysia, Thailand, India, Rusia, Botswana, Polandia, dan lain-lain. Dipandu oleh filosofi "kualitas tinggi, harga kompetitif, dan komitmen abadi," perusahaan berupaya untuk memenuhi kebutuhan pelanggan dan memberikan layanan terbaik, berdedikasi untuk melayani klien lama dan baru dengan tingkat keunggulan yang sama.
